Jak správně ukotvit sloupky zábradlí: boční vs. horní kotvení (Průvodce výběrem)

Při plánování nového zábradlí na schodiště, terasu nebo balkón řeší většina zákazníků především design výplně a madla. Z hlediska pevnosti, bezpečnosti a estetiky je však zásadní správná volba ukotvení sloupků.

V tomto článku se podíváme na dva základní typy kotvení – boční (z boku do schodnice/stropní desky) a horní (ze shora do stupně/podlahy) – u nejpopulárnějších profilů:

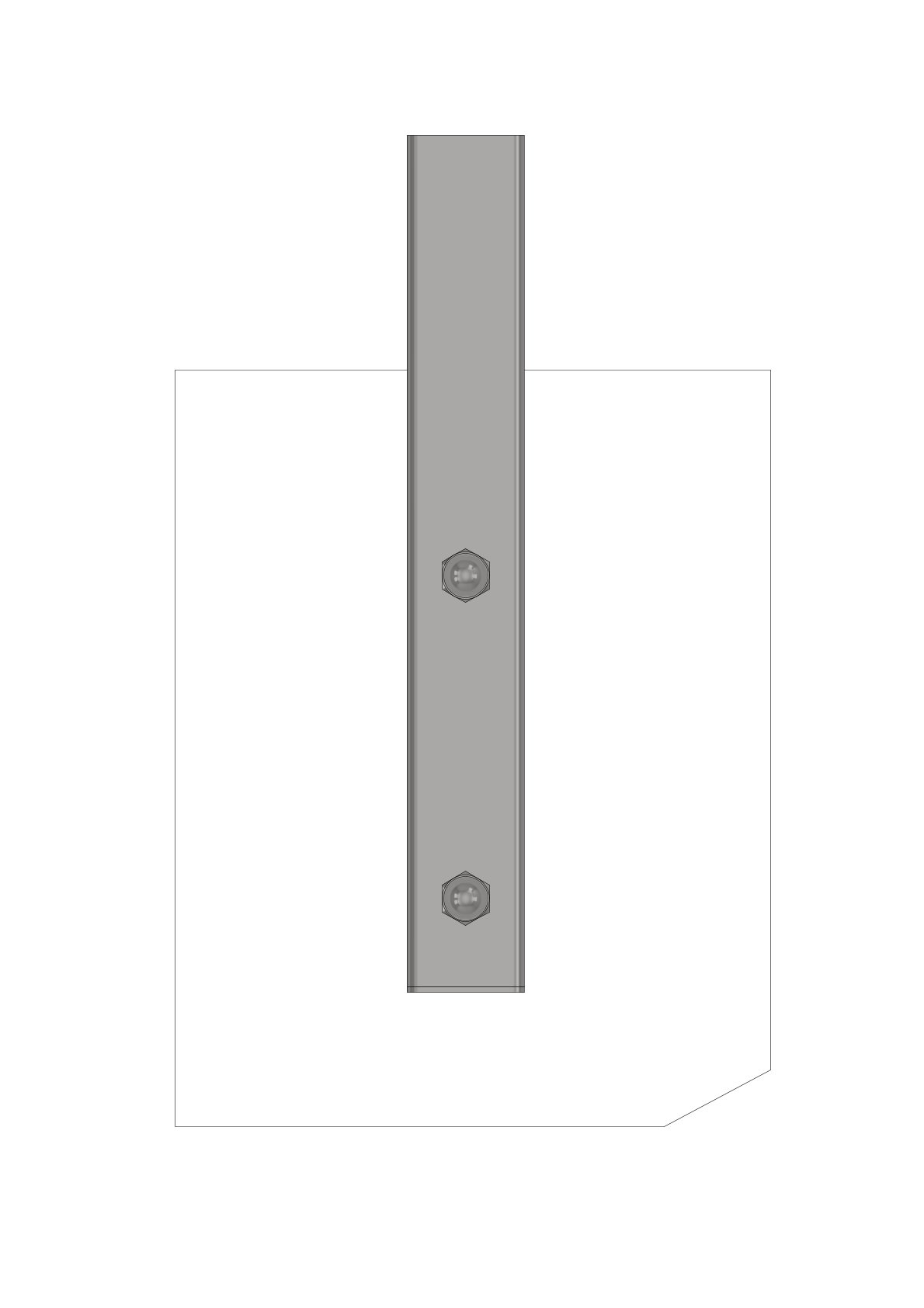

- Ukázka bočního kotvení hranaté sloupky 40x40 x kulaté sloupky 42,4 mm

Boční kotvení (Kotvení z boku / do boku schodnice)
Boční kotvení je mimořádně oblíbené zejména u schodišť a všude tam, kde nechcete zmenšovat průchozí šířku schodu nebo narušovat horní nášlapnou plochu.

Jak boční kotvení funguje?
Sloupky jsou uchyceny ze strany do betonového ramene, dřevěné schodnice nebo ocelové konstrukce. Sloupek využívá distanční kotevní válečky / většinou se jedná o prodlužovací matky, které drží profil v přesné vzdálenosti od hrany schodu nebo zdi. Prochází jimi závitové tyče na chemickou kotvu, které jsou z čelní strany sloupku elegantně zakryty kloboukovými maticemi.

Výhody bočního kotvení:
Šetří místo na schodech: Nezmenšuje šířku nášlapu schodiště.

Snadnější údržba a úklid: Na schodech nepřekáží žádná příruba, stírání nebo vysávání je podstatně snazší.

Vysoká tuhost: Kotvení ve dvou výškových bodech pod sebou vytváří velmi pevný pákový převod.

Výhody bočního kotvení:
Šetří místo na schodech: Nezmenšuje šířku nášlapu schodiště.

Snadnější údržba a úklid: Na schodech nepřekáží žádná příruba, stírání nebo vysávání je podstatně snazší.

Vysoká tuhost: Kotvení ve dvou výškových bodech pod sebou vytváří velmi pevný pákový převod.

Varianty profilů:

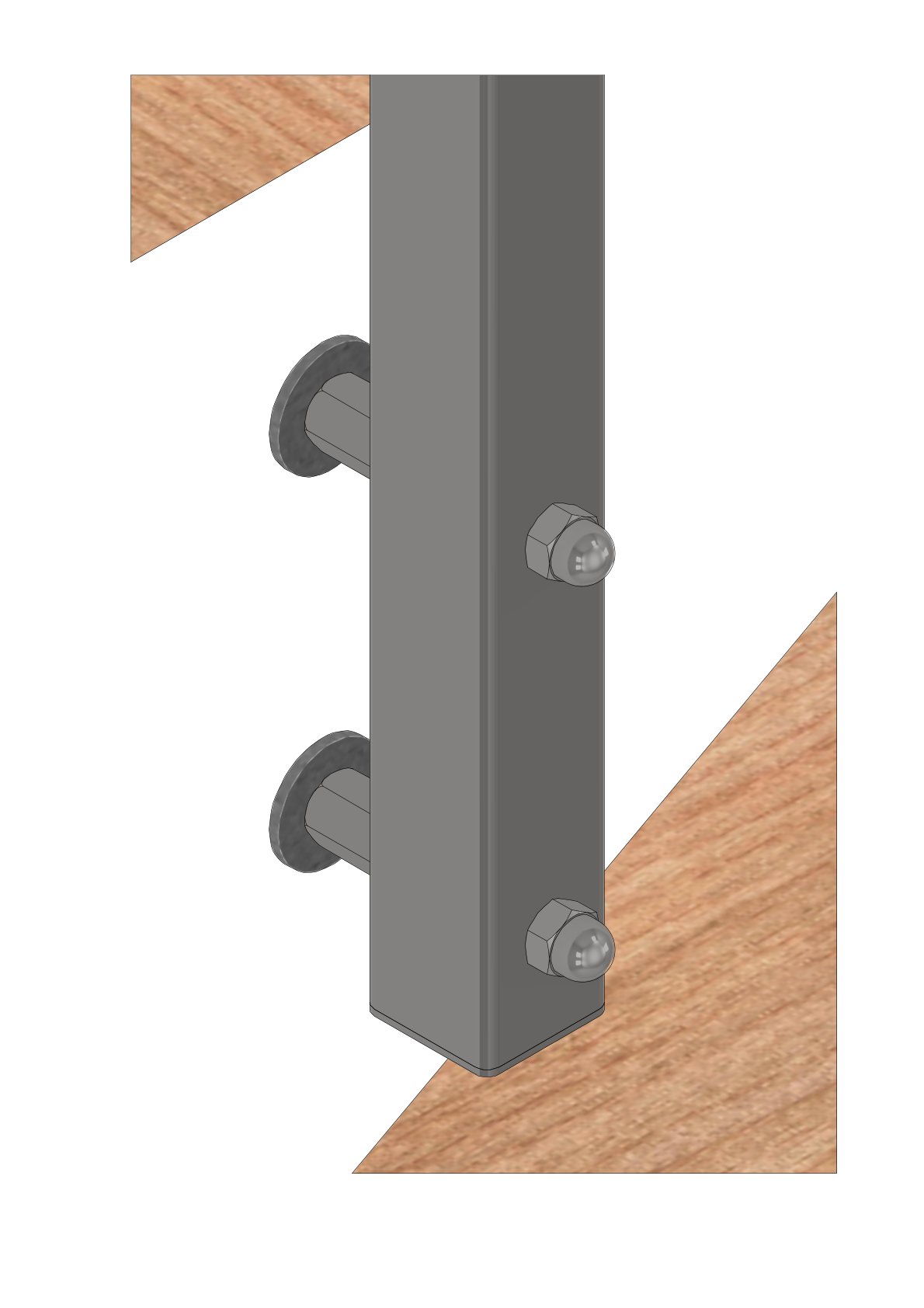

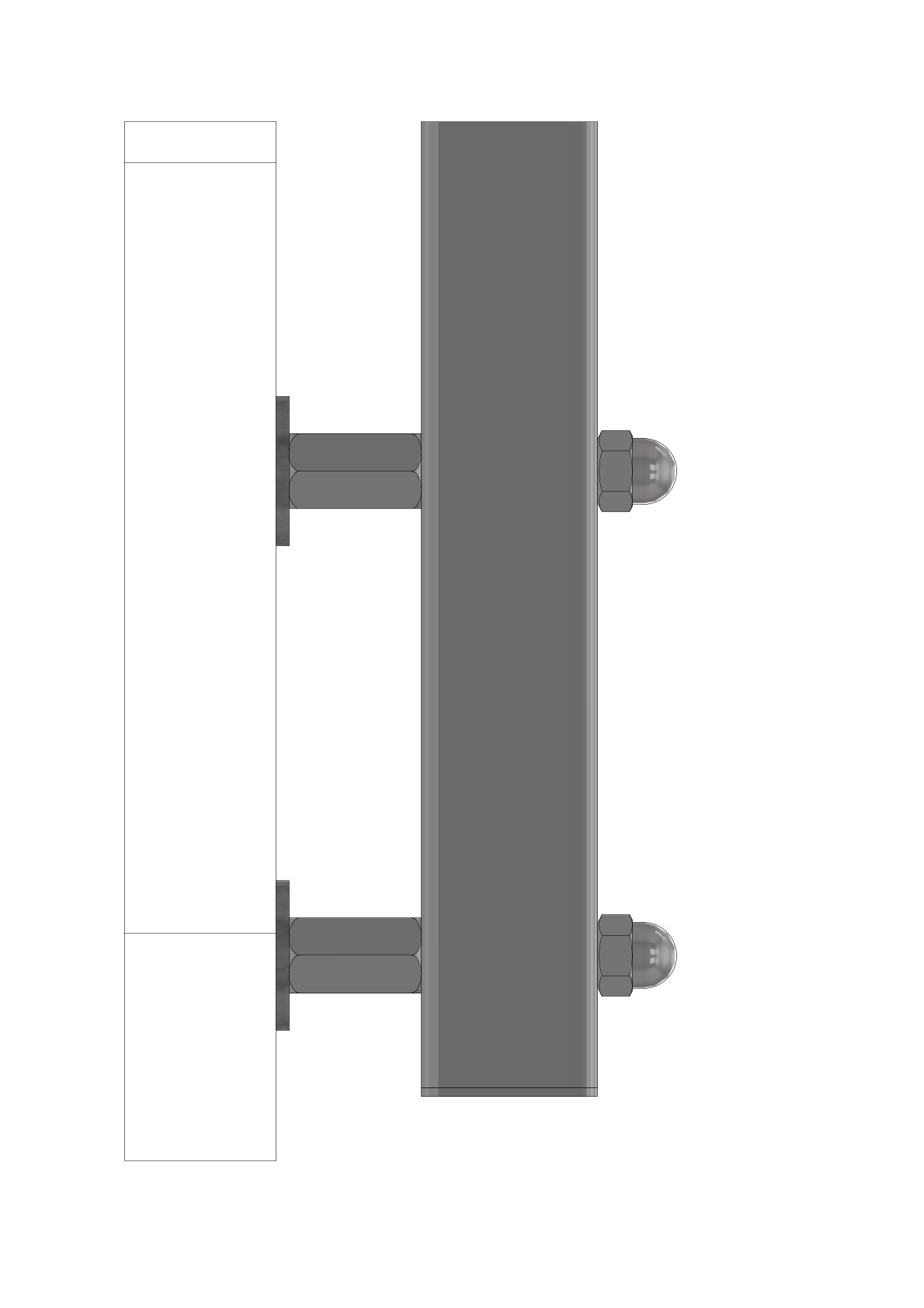

Hranatý profil 40×40 mm: Moderní, čisté linie. Dvojice distančních válečků pod sebou zajišťuje perfektní lícování s hranou schodiště.

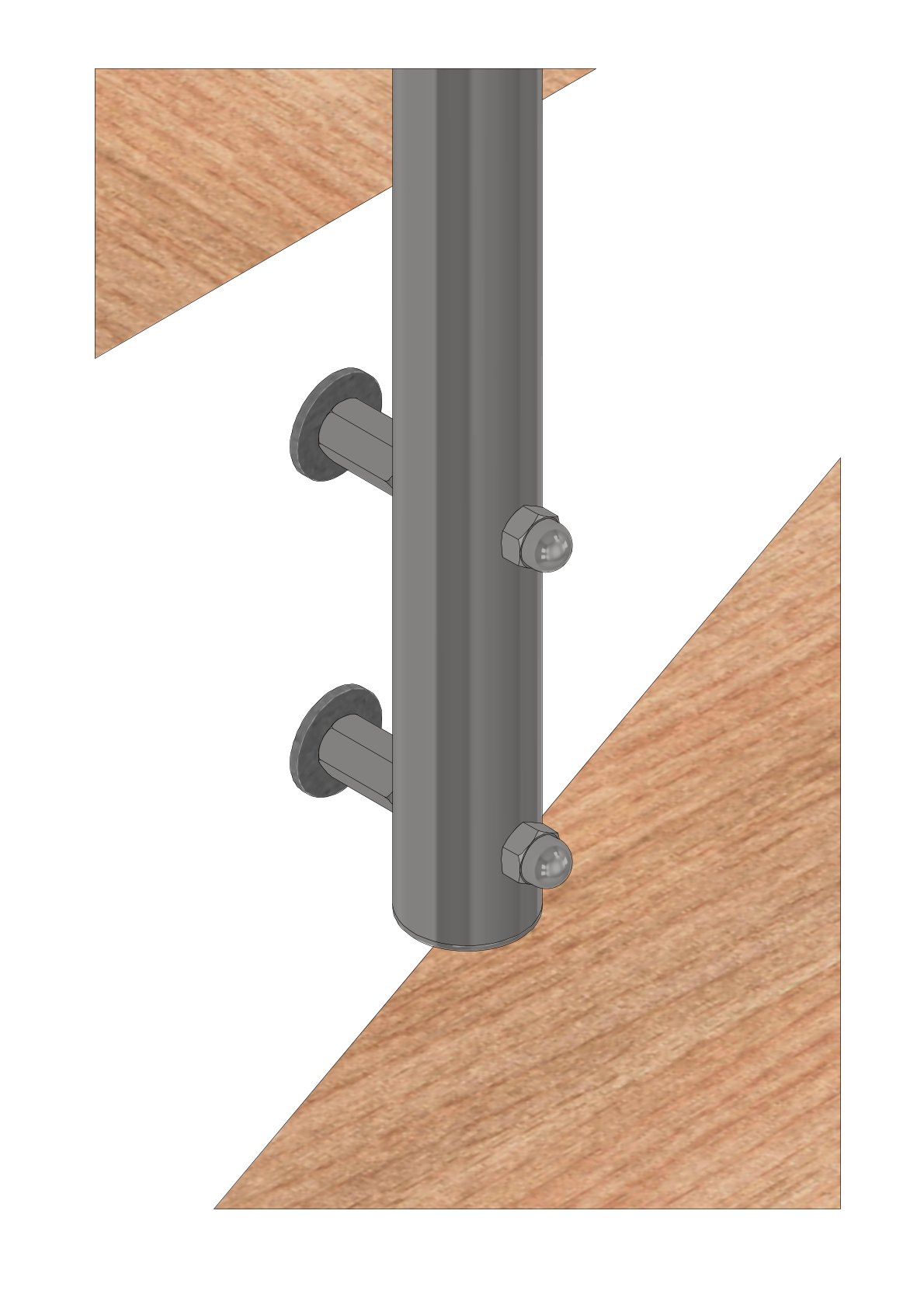

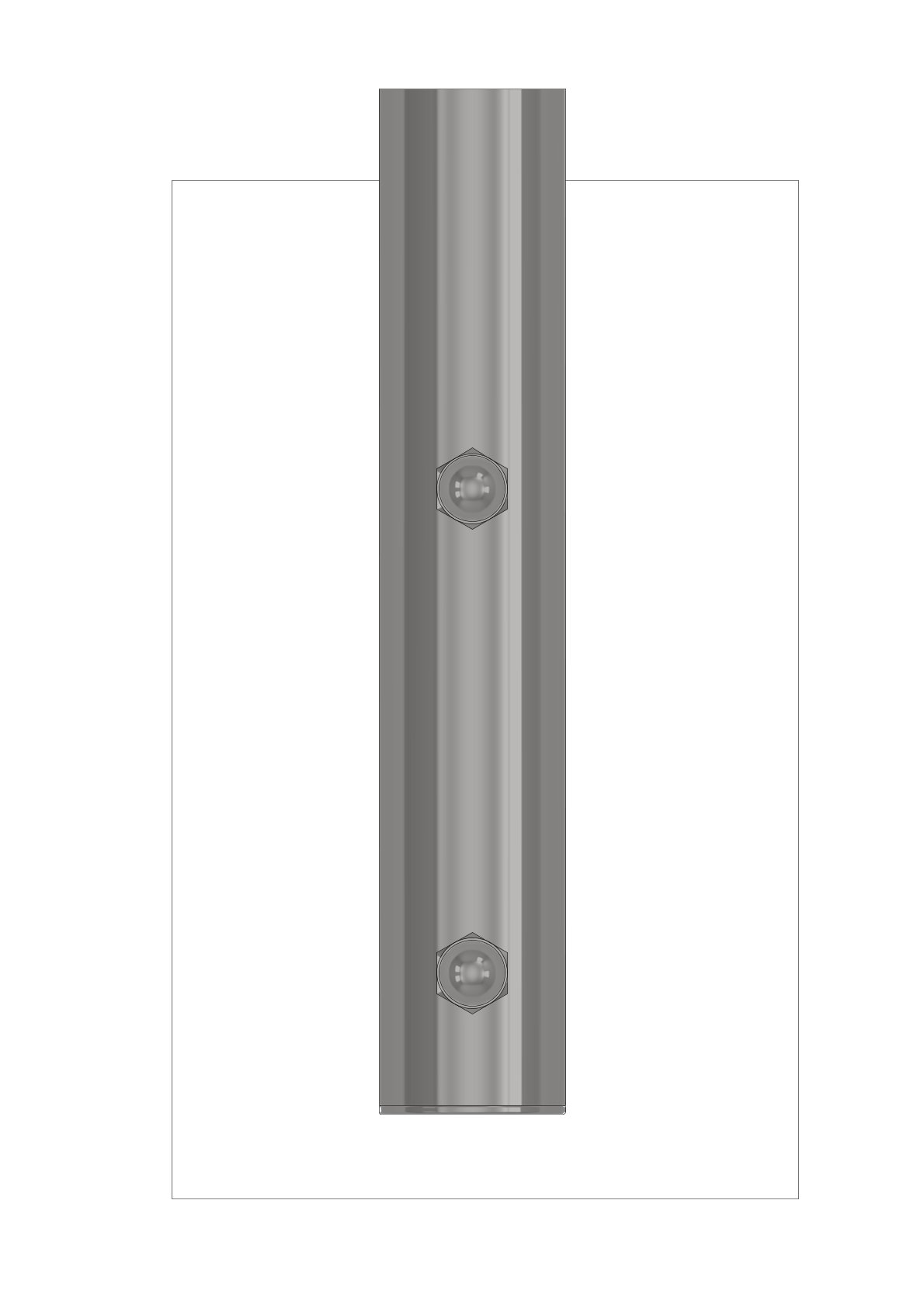

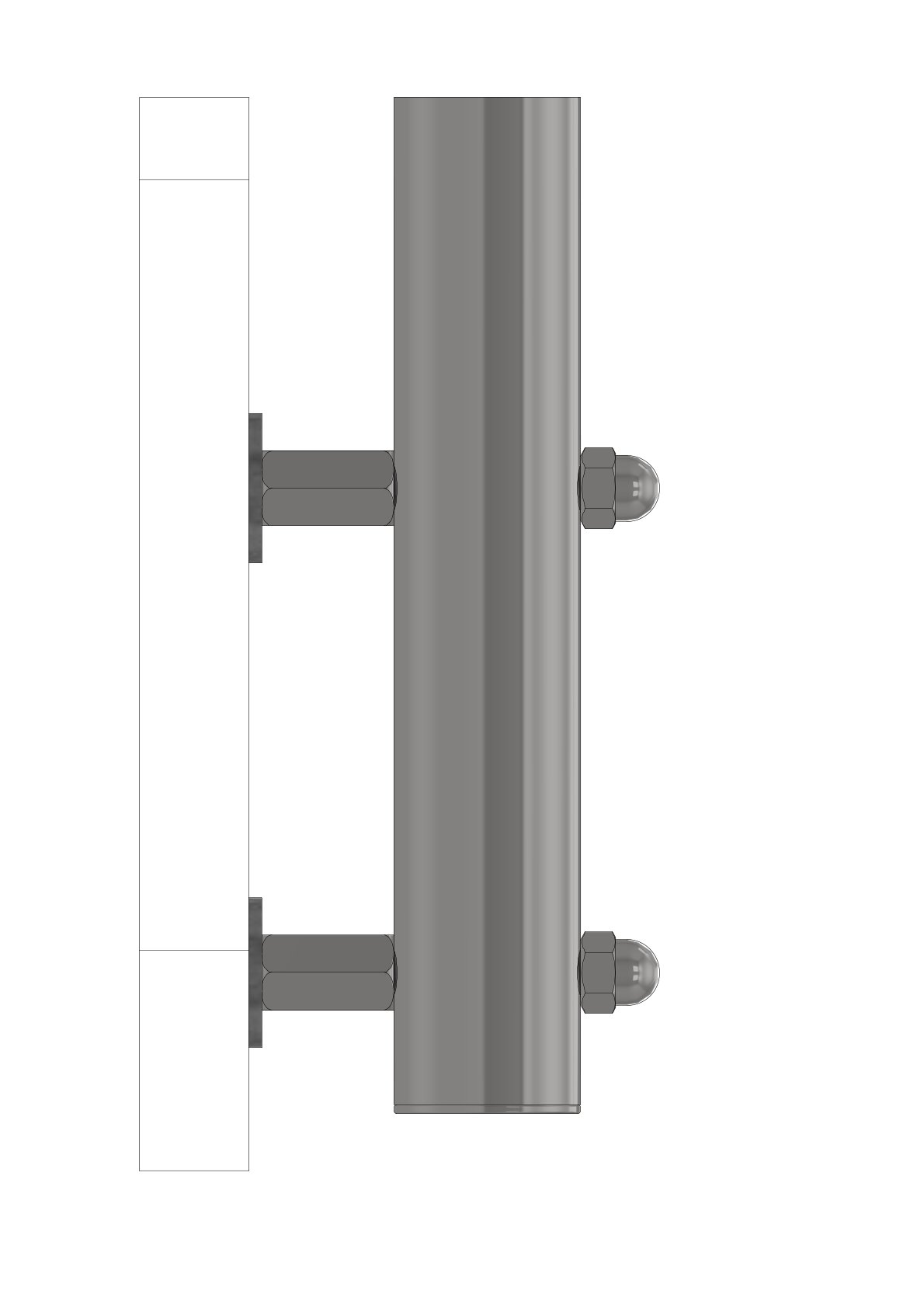

Kulatý profil Ø 42,4 mm: Klasický trubkový design s vytvarovaným rádiusem distančních podložek tak, aby přesně přilehly ke kulatému tělu sloupku.

- Ukázka horní kotvení sloupků:

Horní kotvení (Kotvení shora / do podlahy či stupně)
Horní kotvení představuje tradiční a montážně přímočaré řešení, které se používá na podestách, balkónech, terasách nebo širších schodištích.

Jak horní kotvení funguje?
Na spodní části sloupku je přivařena nebo lisována základová deska (příruba) se 3 nebo 4 otvory pro kotvení. Po ukotvení do podlahy (pomocí chemické kotvy nebo kotvících šroubů) se celá základová deska přikryje krycí rozetou (krytkou), takže kotevní materiál i matice zůstanou zcela skryty.

Výhody horního kotvení:
Jednoduchá a rychlá montáž: Stačí vyměřit rovinu na stupni nebo podlaze a vyvrtat otvory přímo dolů.

Čistý detail: Díky krycí rozetě vznikne esteticky dokonale čistý přechod mezi podlahou a sloupkem.

Ideální na rovné plochy: Pro balkóny, galerii a podesty se jedná o nejpřirozenější volbu.

Varianty profilů:

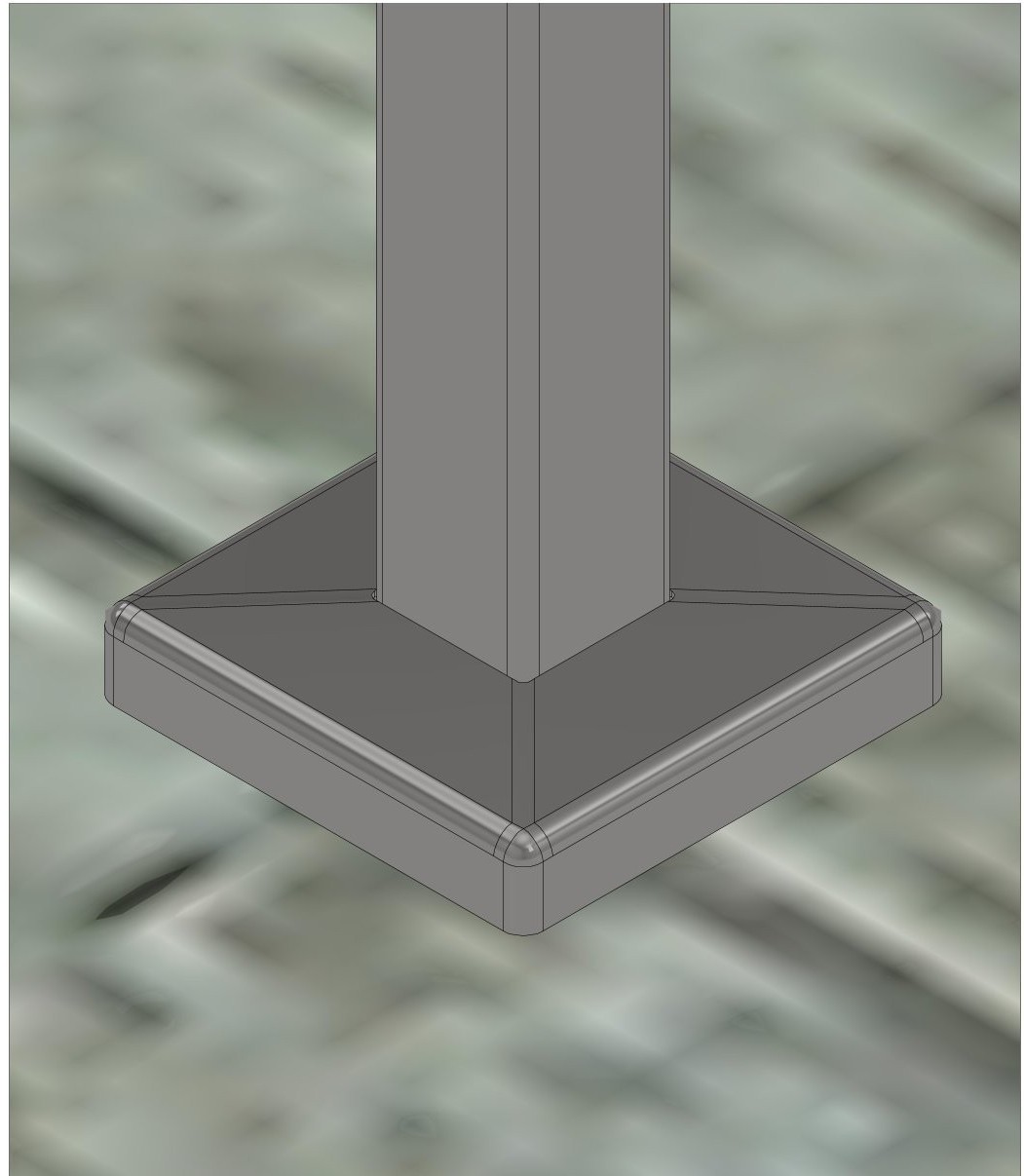

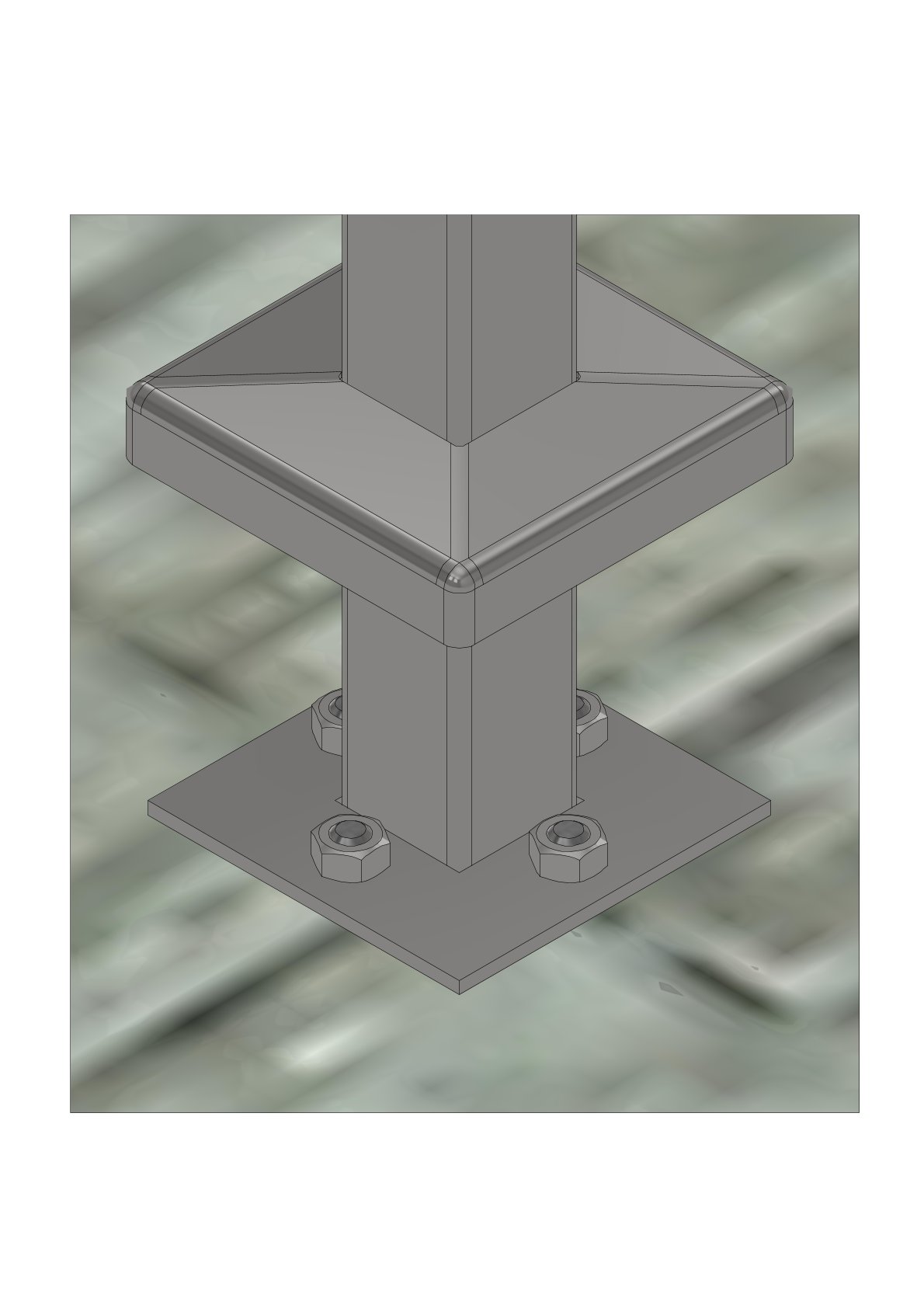

Pro 40×40 mm: Kvadratická krycí rozeta s pyramidovým nabíháním přesně lícuje se čtvercovým sloupkem.

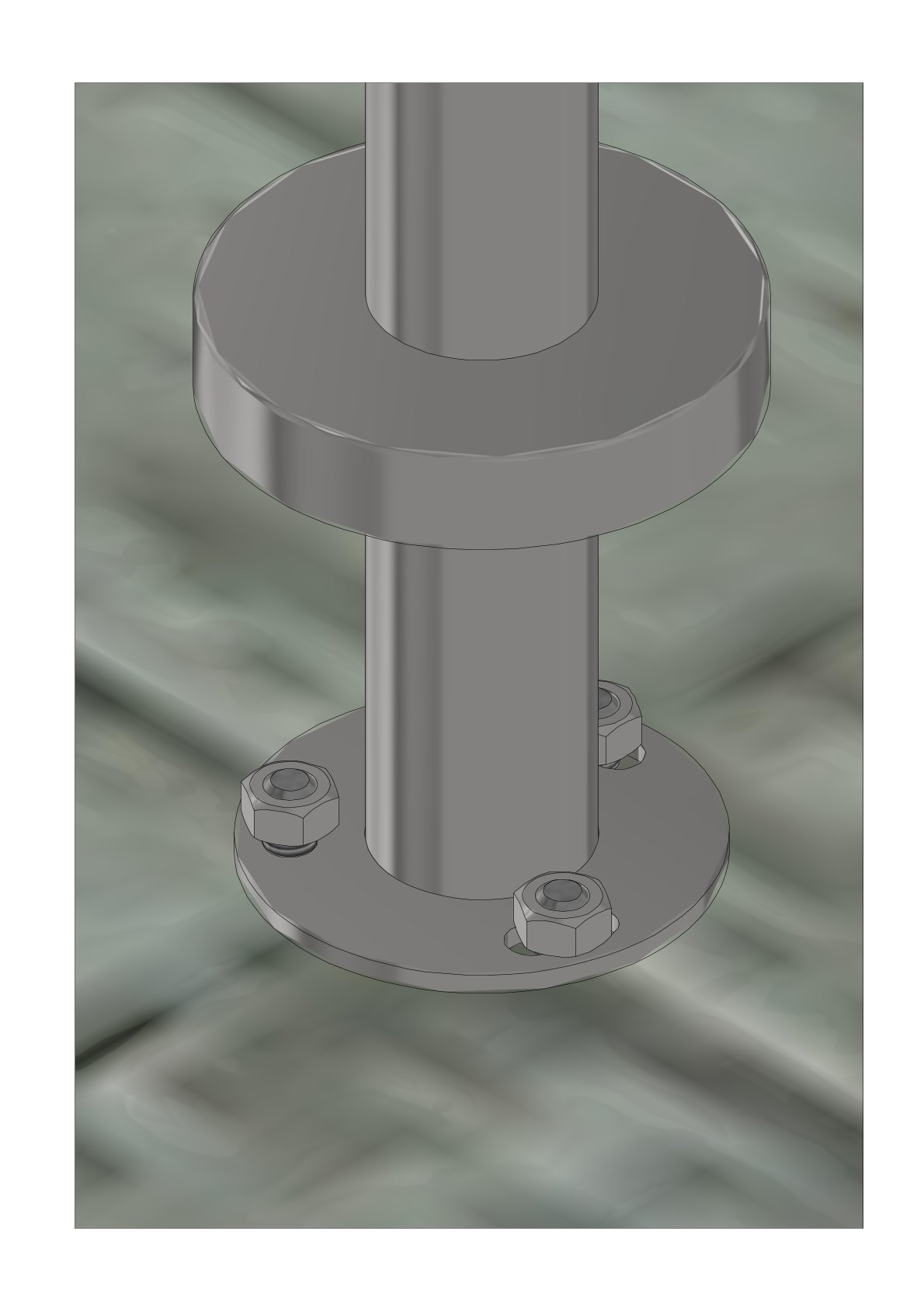

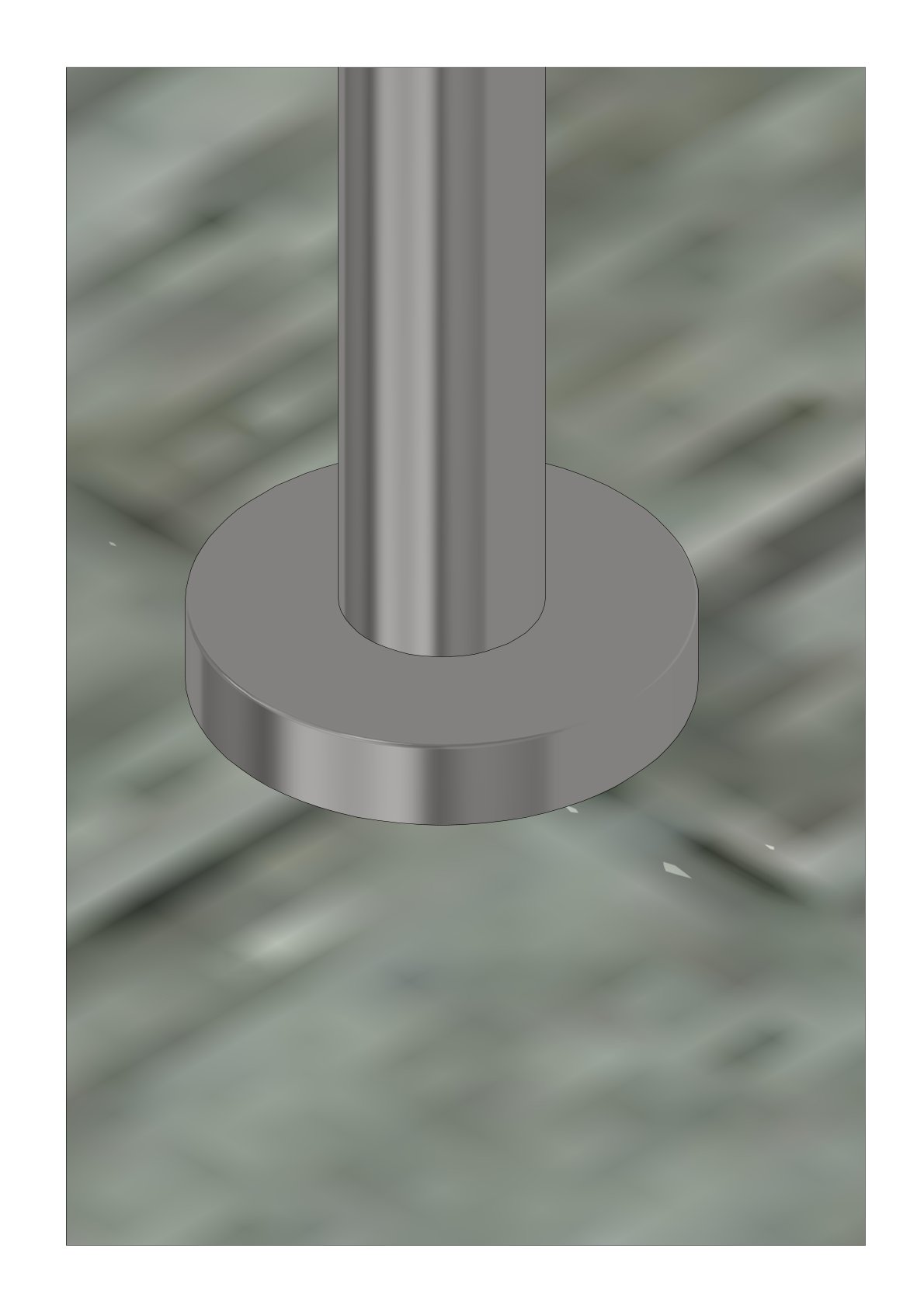

Pro Ø 42,4 mm: Kruhová krycí rozeta elegantně zakrývá kruhovou přírubu se třemi kotevními maticemi.

- Ukázka rohové hranaté x kulaté

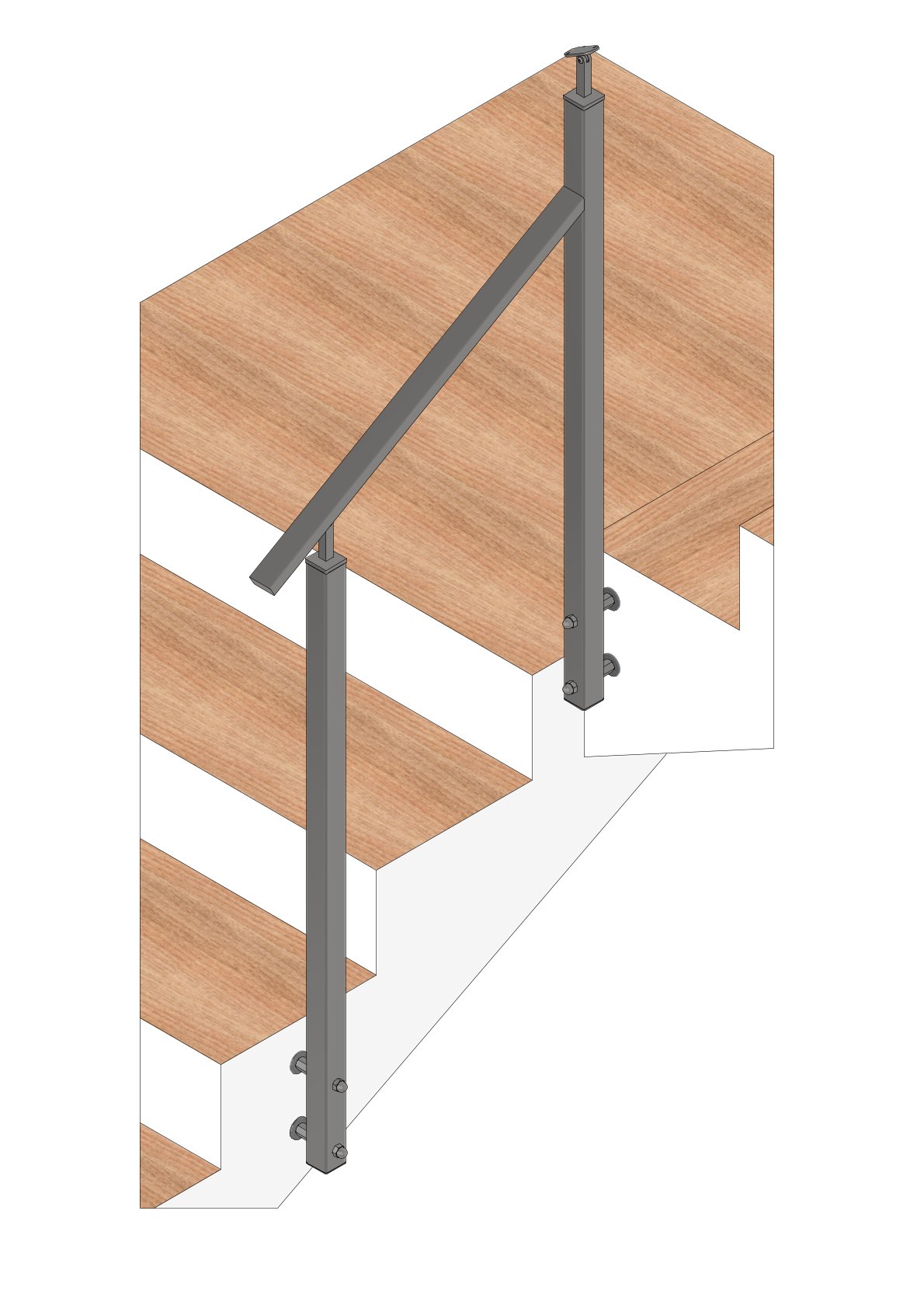

Rohové kotvení a lom madla (Kotvení v rohu schodiště)
Největší výzvou při návrhu zábradlí bývá zlom schodišťového ramene nebo roh podesty. Zde přichází na řadu rohový sloupek, který musí zajistit statické ukotvení i plynulé navázání madla.

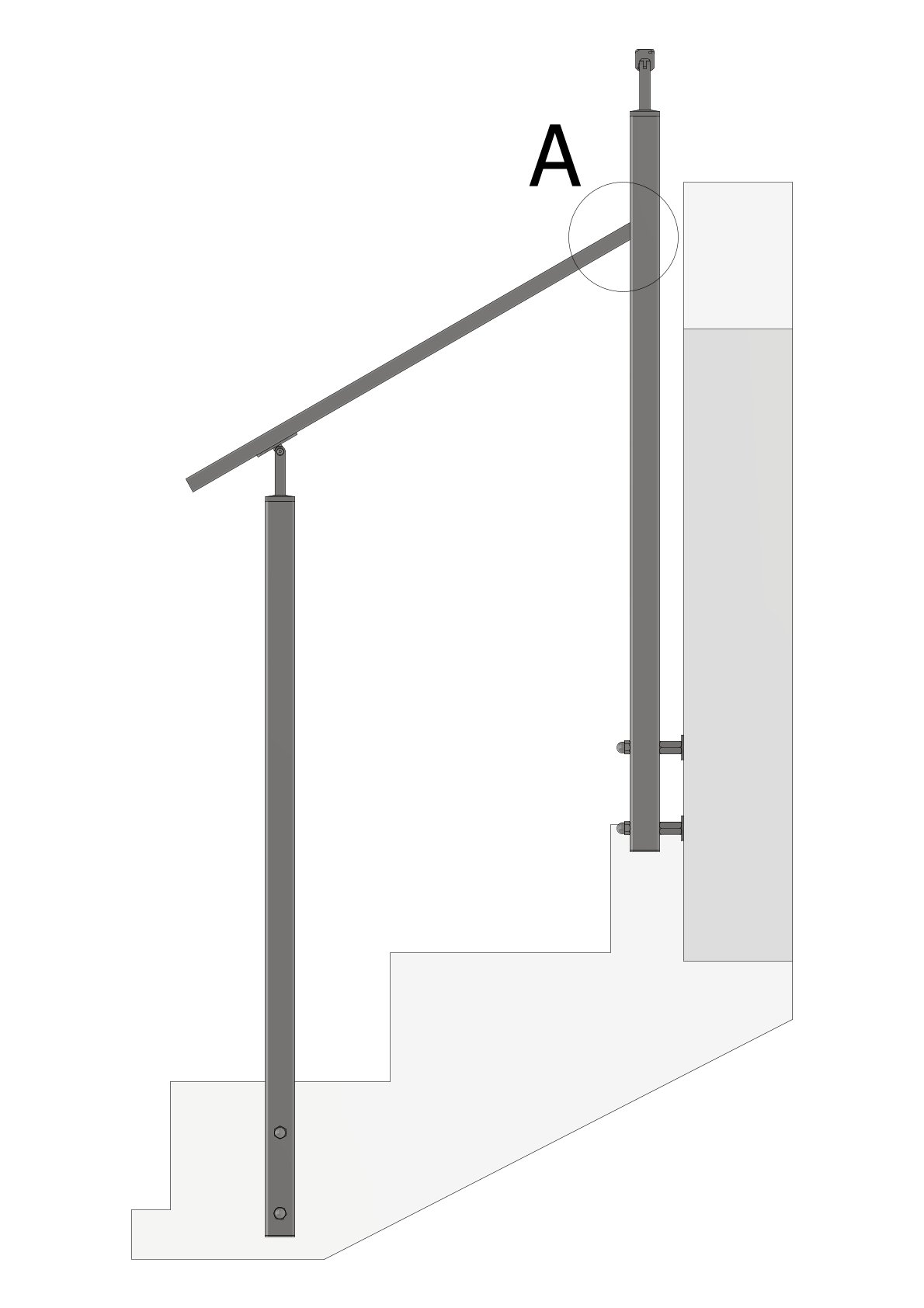

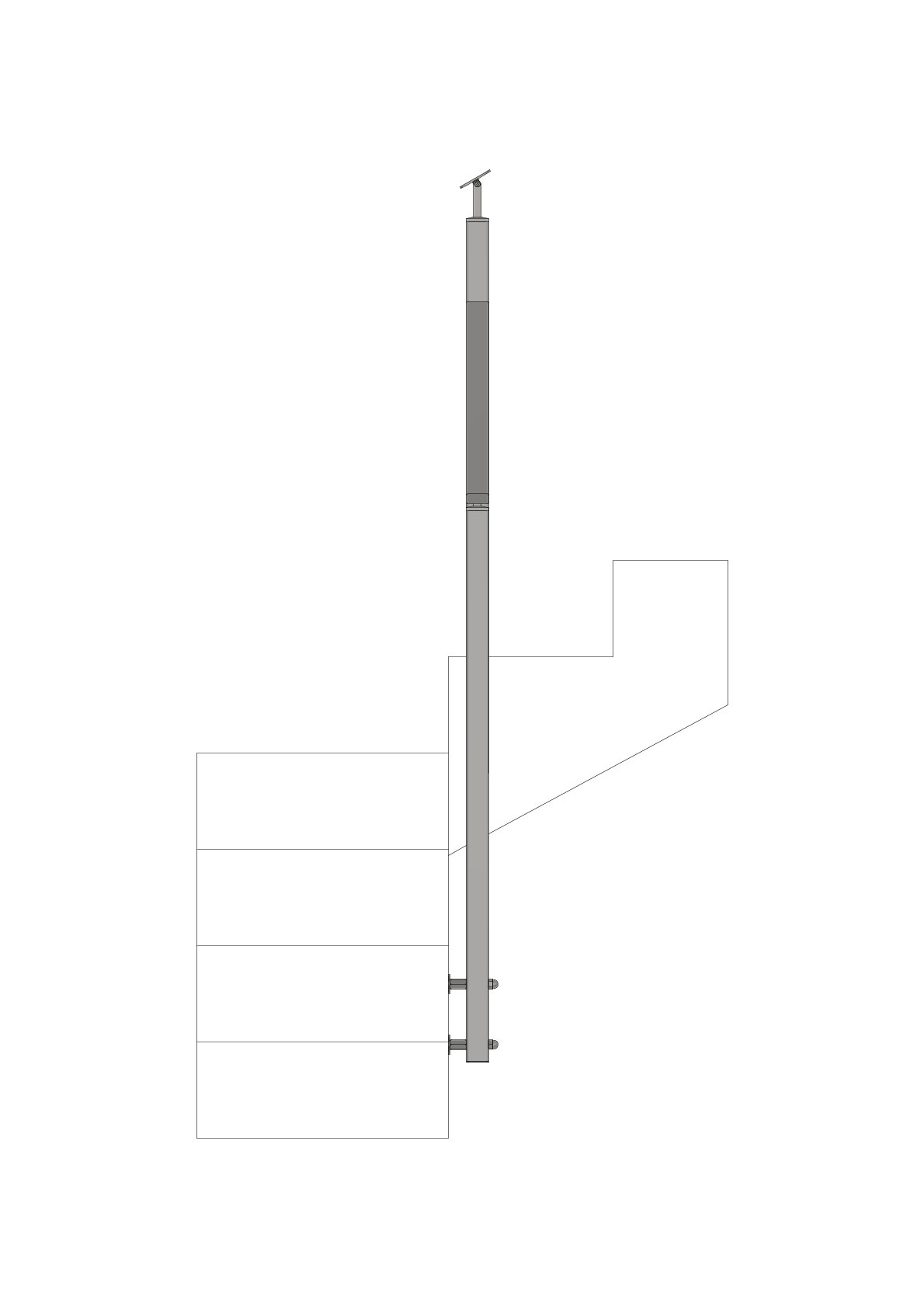

Rohové řešení pro Hranatý profil (40×40 mm)
Konstrukce sloupku: Rohový sloupek probíhá v celé výšce a bočně kotví obě navazující roviny nebo rohový stupeň.

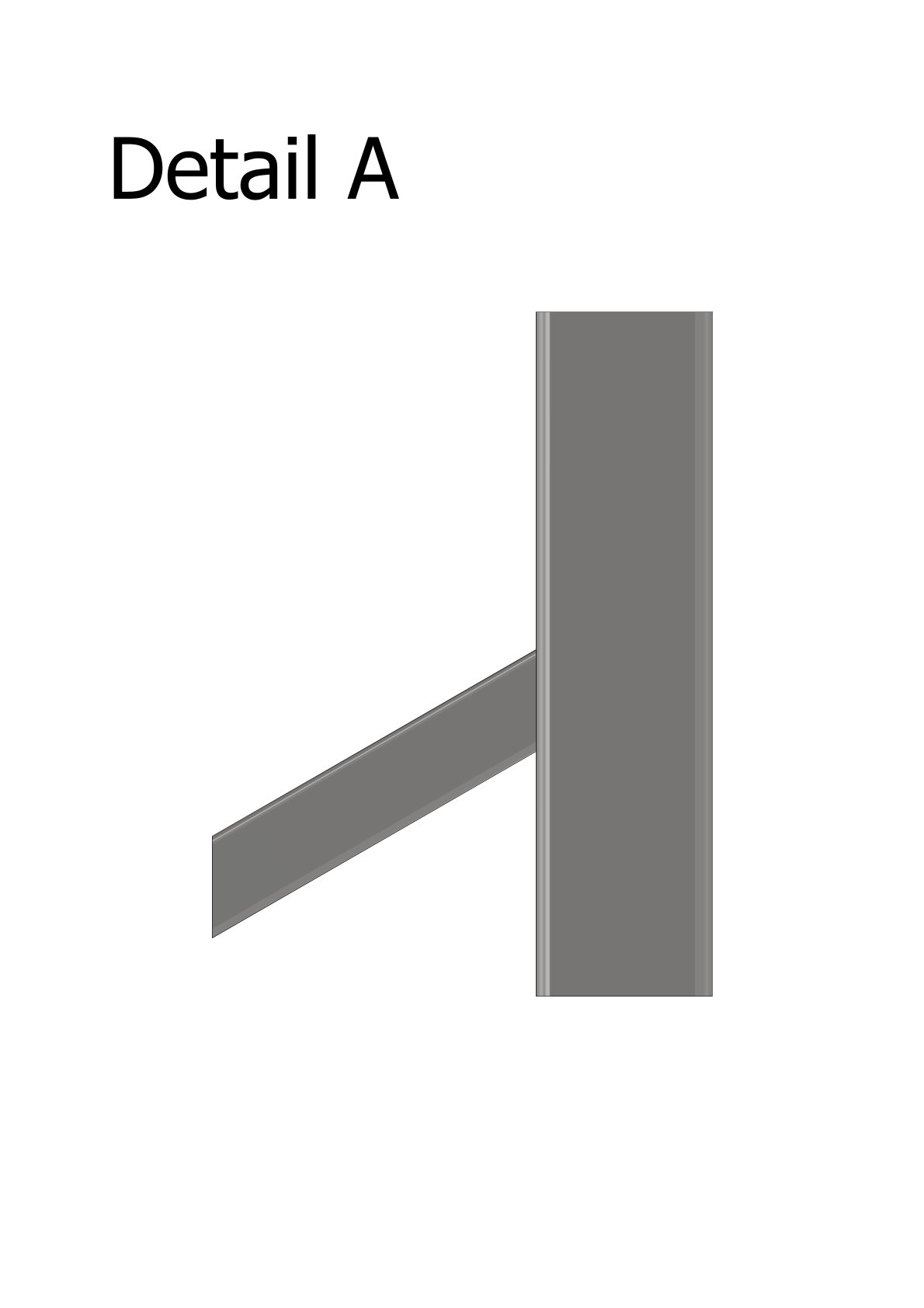

Napojení madla (Detail A): Madlo stoupajícího ramene se napojuje přímo do boku rohového sloupku pod přesným úhlem schodiště, čímž vzniká pevný a pohledově čistý tavený či spojený detail.

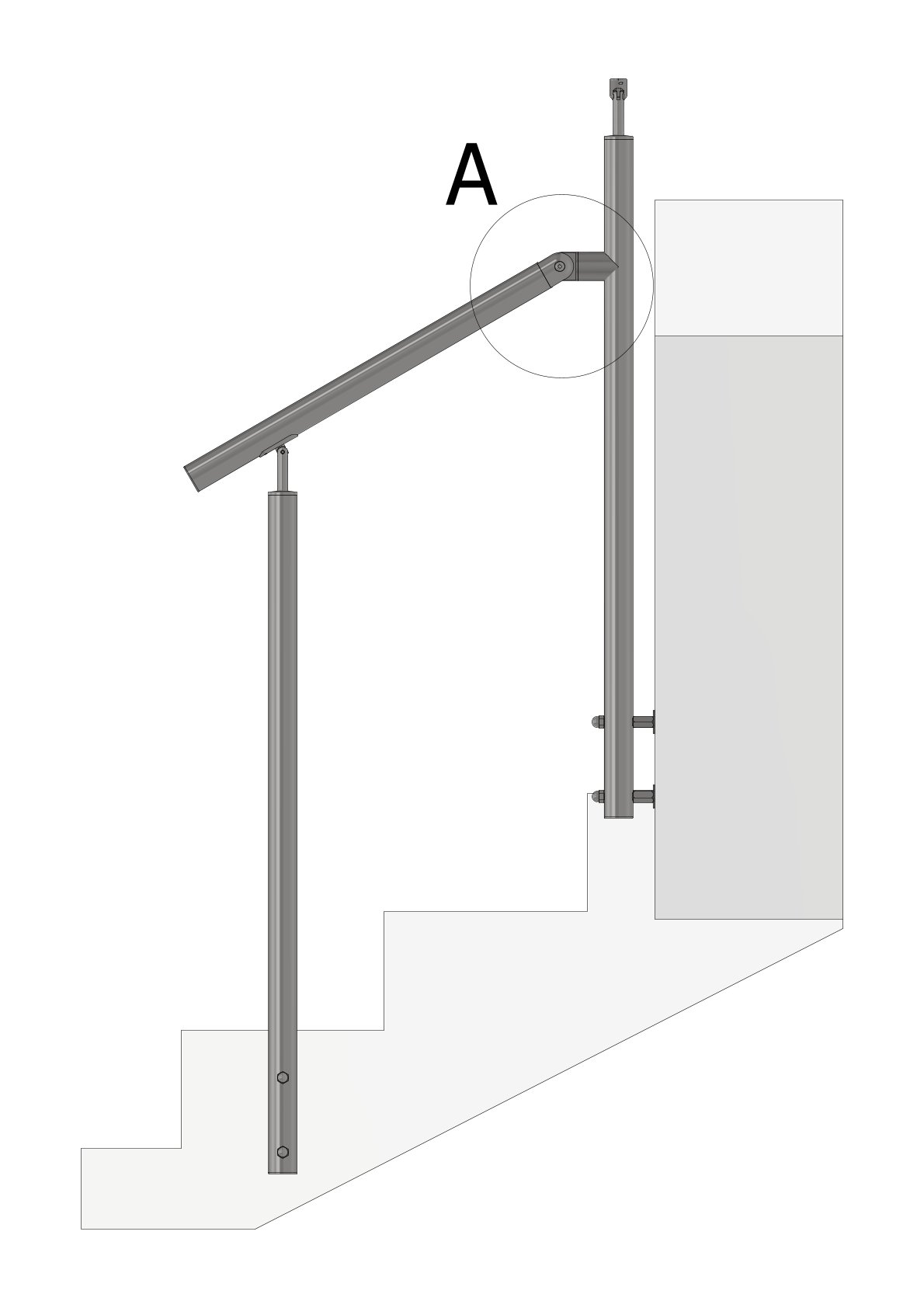

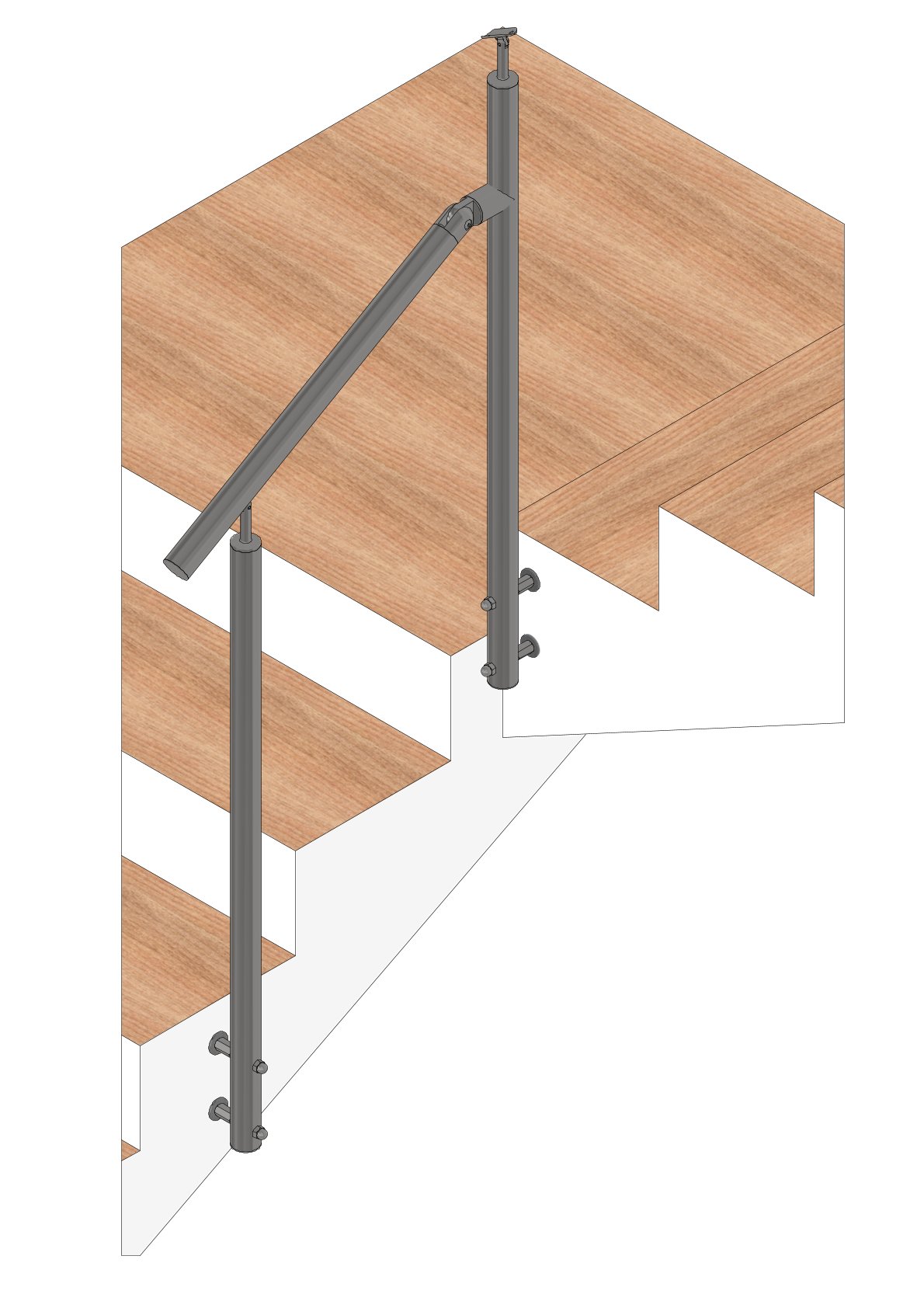

Rohové řešení pro Kulatý profil (Ø 42,4 mm)

Konstrukce sloupku: Trubkový sloupek je kotven bočně do rohu schodnice pomocí kruhových distančních podložek a nerezových kloboukových matic.

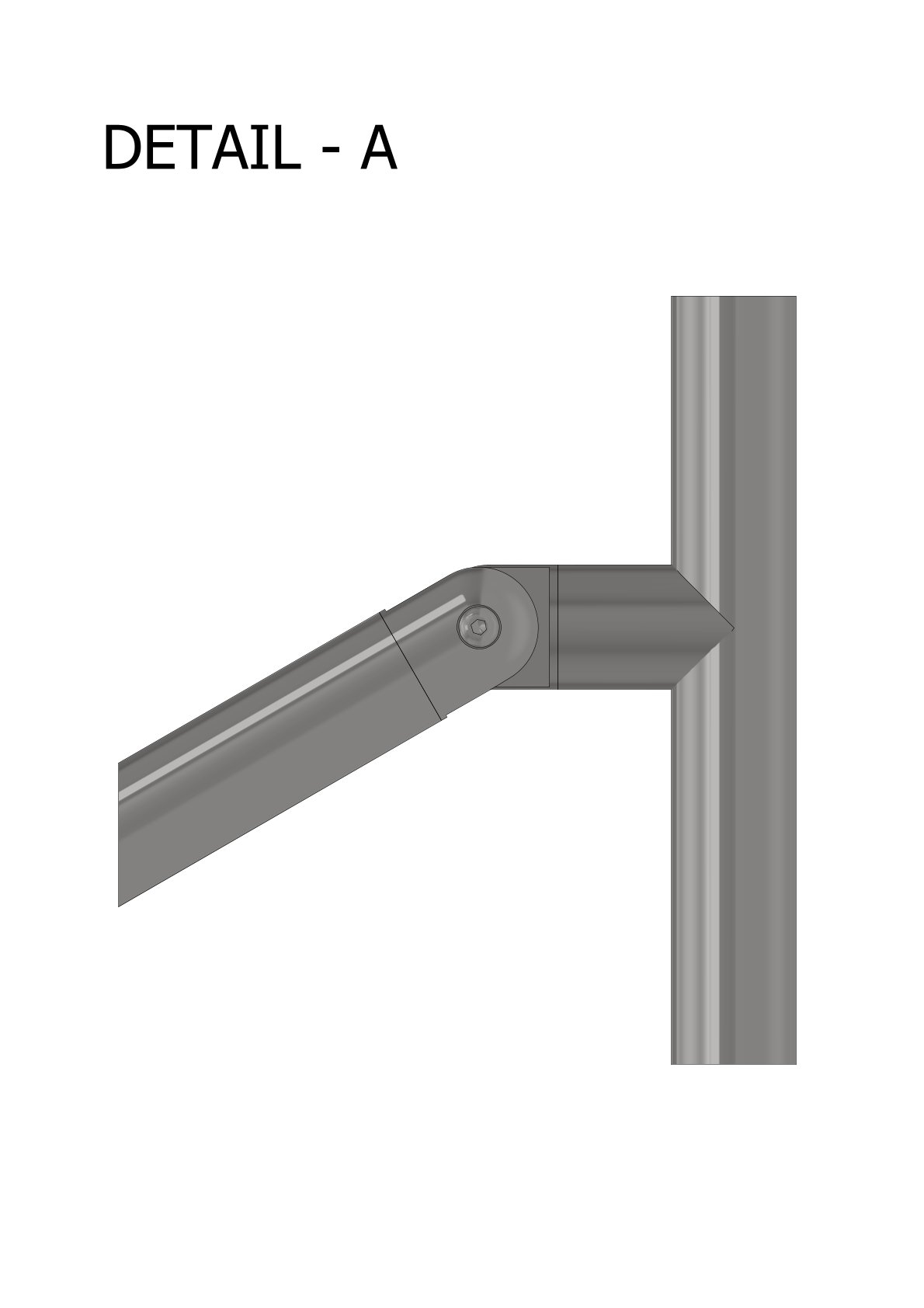

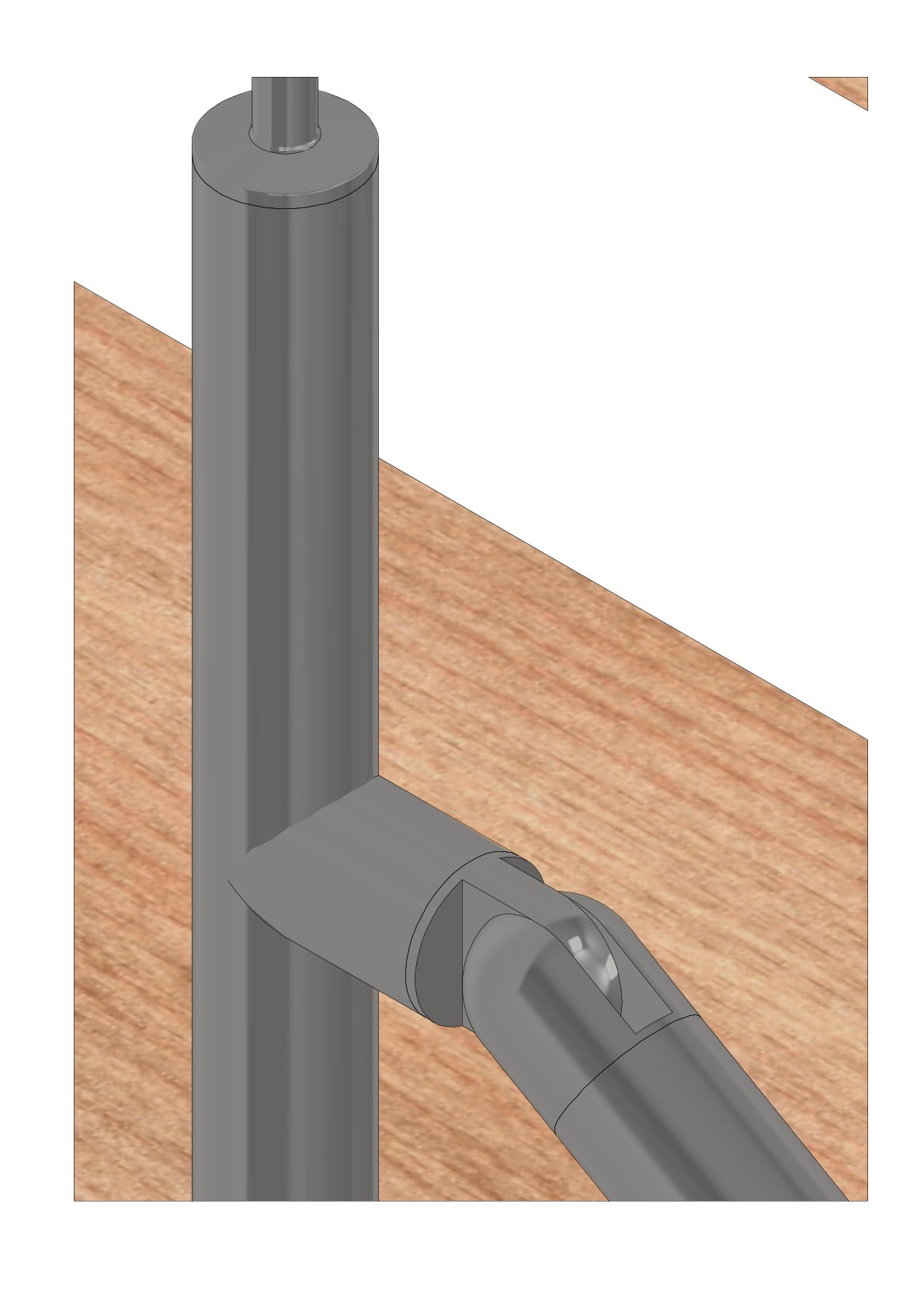

Kloubové napojení madla (Detail A): U kulatého profilu se využívá stavitelný kloubový odbočovač / kloub, který vybíhá z boku rohového sloupku. Tento kloub umožní nastavit jakýkoliv sklon schodišťového ramene a plynule navázat šikmé madlo na svislý rohový sloupek.

Srovnání: Které kotvení zvolit?

Na co si dát pozor při výměru a montáži?
Kotvení do nosného materiálu:
Při bočním i rohovém kotvení ověřte, zda vrchní omítka nebo zateplení nezkresluje hloubku nosného betonu či dřeva. Pro maximální pevnost kotvěte do nosného jádra. Výběr kloubů pro šikmá ramena: U rozměrově nepravidelných schodišť je výhodou kulatý profil Ø 42,4 mm díky nastavitelnému kloubu, který snadno vyrovná úhly na stavbě.

Kvalitní kotevní chemie:
Pro betonové podklady doporučujeme vždy použít chemickou maltu (chemickou kotvu) a nerezové závitové tyče. Zajistí bezrozpěrné ukotvení bez rizika prasknutí hrany betonu.
